無線圖像傳輸技術在現今已經發展的非常成熟，實現無線傳圖像傳輸?shù)姆椒ㄒ灿卸喾N，不同的環境會選擇不同的傳輸方法，下面奇機給大家介紹一下無線圖像傳輸技術及應用。

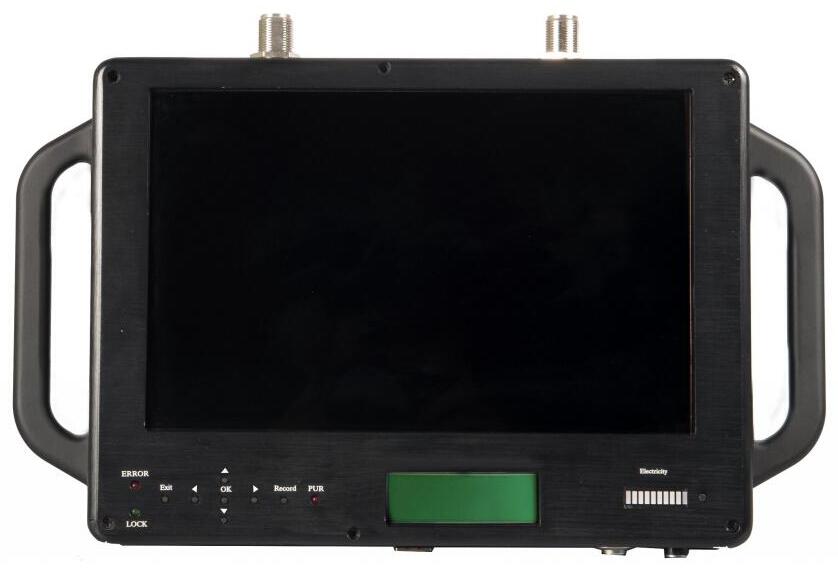

無線圖像傳輸

　　無線圖像傳輸技術及應用

　　前言:截至到2014年的今天無線圖像傳輸尚未形成典型的產業化發展模式，實現的技術方式也多種多樣。本文分析了可用于無線圖像傳輸?shù)南嚓P(guān)接入技術，并對實現方式作了簡要介紹。

　　固定點的圖像監控傳輸系統

　　無線圖像傳輸系統從應用層面來說分為兩大類，一是固定點的圖像監控傳輸系統，二是移動視頻圖像傳輸系統。

　　固定點的無線圖像監控傳輸系統，主要應用在有線閉路監控不便實現的場合，比如港口碼頭的監控系統、河流水利的視頻和數據監控、森林防火監控系統、城市安全監控等。下面按頻段由低到高對不同的圖像傳輸技術進行介紹。

　　1.1--2.4 GHzISM頻段的多種圖像傳輸技術

　　2.4 GHz的圖像傳輸設備采用擴頻技術，有跳頻和直擴兩種工作方式。跳頻方式速率較低，吞吐速率在2 Mbit/s左右，抗干擾能力較強，還可采用不同的跳頻序列實現同址復用來增加容量。直擴方式有較高的吞吐速率，但抗干擾性能較差，且多套系統同址使用受限制。

　　2.4 GHz圖像傳輸可基于IEEE802.11b協議，傳輸速率為11 Mbit/s，去掉傳輸過程中的開銷，實際有效速率為3.8 Mbit/s左右。后來制訂的IEEE802.11g標準，速率上限達到54 Mbit/s，該標準互通性高，點對點可傳輸幾路MPEG-4的壓縮圖像。

　　應用在2.4 GHz頻段的還有藍牙技術、HomeRF技術、MESH、微蜂窩技術等。隨著應用范圍的逐漸擴大，2.4 GHZ這個頻段處于滿負荷工作狀態，其速率問題、安全問題、相互兼容問題值得進一步研究。

　　1.2--3.5GHz頻段的無線接入系統

　　3.5 GHz的無線接入系統是一種點對多點微波通信技術，采用FDD雙工方式，用16QAM、64QAM調制方式，基于DOCSOS協議。其工作頻段相對較低，電波自由空間損耗小，傳播雨衰性能好，接入速率足夠高，且設備成本相對較低。該系統具有相對良好的覆蓋能力，通常達到5 km~10 km，適合地縣市級單位低價位、較大面積覆蓋的應用場合;還可與WLAN、LMDS互為補充，形成覆蓋面積大小配合、用戶密度稀密配合的多層運行的有機互補模式。現在存在的問題是帶寬不足，只有上下行各30 MHz，難以大規模使用。

　　1.3--5.8GHzWLAN產品

　　5.8 GHz的WLAN產品采用正交頻分復用技術，在此頻段的WLAN產品基于IEEE802.11a協議，傳輸速率可以達到54 Mbit/s。根據WLAN的傳輸協議，在點對點應用的時候，有效速率為20 Mbit/s;點對六點的情況下，每一路圖像的有效傳輸速率為500 kbit/s左右，也就是說總的傳輸數據量為3 Mbit/s左右。對于無線圖像的傳輸而言，基本上解決了"高清晰度數字圖像在無線網絡中的傳輸"問題，使得大范圍采用5.8 GHz頻段傳輸數字化圖像成為現實，尤其適用于城市安全監控系統。

　　WLAN傳輸監控圖像，現在比較成熟的是采用MPEG-4圖像壓縮技術。這種壓縮技術在500 kbit/s速率時，壓縮后的圖像清晰度可以達到1CIF(352×288像素)~2CIF。在2 Mbit/s的速率情況下，該技術可以傳輸4CIF(702×576像素，DVD清晰度)清晰度的圖像。采用MPEG-4壓縮以后的數字化圖像，經過無線信道傳輸，配合相應的軟件，很容易實現網絡化、智能化的數字化城市安全監控系統。

　　5.8 GHz頻段的WLAN產品空中接力不好，點對點連接很不經濟，不適合小型設備，技術成本過高，同時5.8 GHz頻段在部分地區面臨頻譜管制。

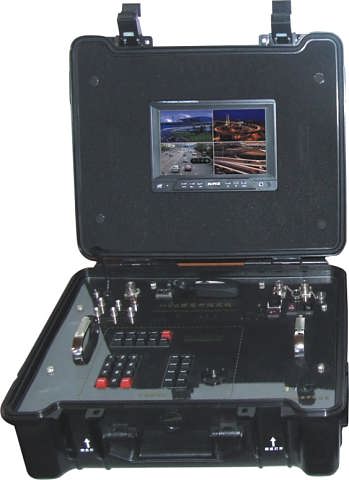

無線圖像傳輸

　　以上文章是奇機為大家介紹的有關無線圖像傳輸技術及應用的相關內容，如果你想了解更多無線傳輸?shù)南嚓P(guān)信息，可以繼續關注我們。
